Grue cinéma une flèche de 7 mètres

Cette grue cinéma avec flèche de 7 mètres, réalisée par Gérard Miclot, est entièrement autonome ; elle fonctionne avec une batterie de 12 v, rechargée par panneau solaire et d'un compresseur d'air 12 v pour le gonflage éventuel des pneus du chariot.

DETAILS DU MONTAGE

système support du contre-poids fixe
système support du contre-poids fixe
les 3 profilés en aluminium téléscopiques.
les 3 profilés en aluminium téléscopiques.

le glissement se fait sur patins en "téflon". A l'extrémité, on peut voir le système "cardan" qui supportera l'arceau télécommandé de la caméra






 chariot du contre-poids mobile. (il intègre 8 rouleaux pour le déplacement sur un rail en tube carré). Il sert à parfaire l'équilibre de la flèche de grue entre la caméra et le contre-poids fixe. (procédure identique à une bascule)







"U" avec poulies fixé à l'extrêmité du mât de support des haubans supérieurs







"U" de support de la flèche de grue et son axe de déplacement de gauche à droite (et inversement) avec sa cage à roulements


 essieux du chariot porte grue.

Au centre, on voit la boîte à engrenages qui commandera les 4 roues

 secteur circulaire qui sera fixé sur la flèche de grue, et permettra de la bloquer modérément en toutes positions. + 3 ridoirs avec moufles pour la tension des haubans



plateau en bois latté du chariot porte grue

 châssis en profilé d'aluminium fixé sous le plateau en bois



 système de tringlerie de commande des 4 roues du chariot

ensemble du chariot avec ses 4 pneumatiques et sa commande



chariot, pied support avec son "U", et ses 4 haubans en chaîne

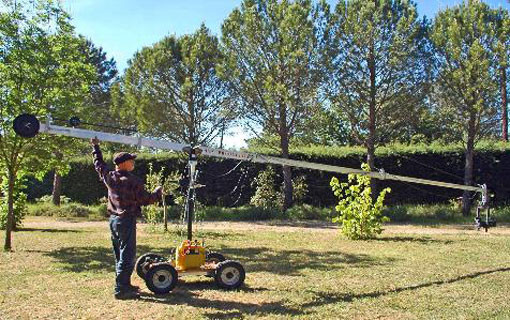

grue cinéma complète en état de marche : avec caméra, boîtiers de télécommande et moniteur. La flèche déployée mesure 7 m de long



 ensemble de direction : boîte à engrenages, colonne de direction, palier support et volant

 secteur circulaire en place et molette de blocage (modéré)

 extrêmité du mât supportant les haubans supérieurs



 système de tension des haubans supérieurs et latéraux par ridoirs avec moufles

contre-poids fixe avec ses disques en fonte

contre-poids mobile avec ses disques en fonte



 caméra Sony-FX1 dans l'arceau télécommandé, fixé à l'extrêmité du système "cardan" (la caméra est aussi télécommandée)

 poste de commande : avec moniteur ; boîtier télécommande arceau porte caméra, et boîtier (petit) télécommande caméra


grue avec caméra au ras du sol
grue avec caméra au ras du sol
grue avec caméra en hauteur
grue avec caméra en hauteur



La grue est facile àmanoeuvrer une fois que les réglages de l'équilibre de la flèche ont été faits correctement.







Ci-contre : shéma général de cette grue dont la flèche déployée mesure 7 mètres




SYSTEME SOLAIRE

Alimentation par batterie 12 v, rechargée par un panneau solaire, grâce à un boîtier électrique intermédiaire.


 boîtier électrique avec bouton sélecteur et prises de courant 12v

batterie 12v (rechargée par panneau solaire)

 panneau solaire de 7v








 ensemble branché (devant le panneau solaire, on aperçoit le cache de protection du panneau)











système solaire en fonction : sélecteur sur alimentation 12v du moniteur de contrôle et des moteurs de l'arceau porte caméra
