Arceau porte-caméra et coffret de télécommande pour grue cinéma

cablage
cablage
soudure à l'étain
soudure à l'étain

Après étude, recherche et achat du matériel nécessaire puis construction... dernière soudure à l'étain (à droite), avant essai de l'ensemble coffret de télécommande et arceau porte-caméra.

A gauche : cablage reliant les différents éléments de mesure, de réglage et de commande.

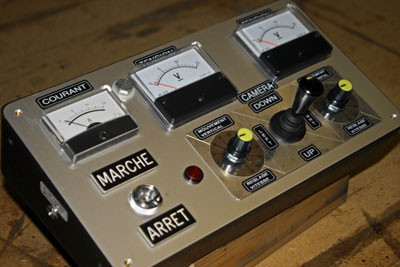

Platine supportant les divers appareils de contrôle : ampèremètre, voltmètres, interrupteur marche/arrêt, voyant rouge, potentiomètres de réglage de la vitesse des moteurs entrainant l'arceau porte-caméra, "joy-stick" de commande des moteurs, et sur le côté gauche du coffret : une prise 12 volts courant continu pour alimenter un moniteur.

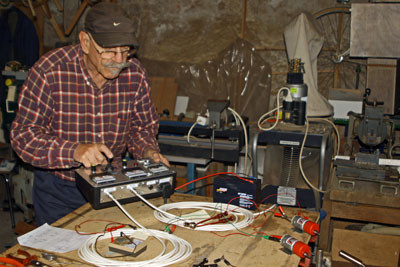

Essai de fonctionnement des 2 moteurs électriques (de couleur rouge en bas à droite de la photo) reliés au coffret de télécommande. L'alimentation 12 volts D.C (en courant continu) est fournie par une batterie (en noir entre le coffret et les moteurs). Après mise sous tension et réglage de la vitesse des moteurs à l'aide des potentiomètres, il suffit d'actionner le "joy-stick" pour les mettre en marche. Il est possible de faire fonctionner les 2 moteurs ensemble à des vitesses différentes.



A gauche : arceau en construction (avec des profilés d'aluminium).

A droite : arceau terminé

cliquer sur les photos pour les agrandir



Détail de l'entrainement par pignon et roue dentée

Essai à vide de l'intallation en atelier

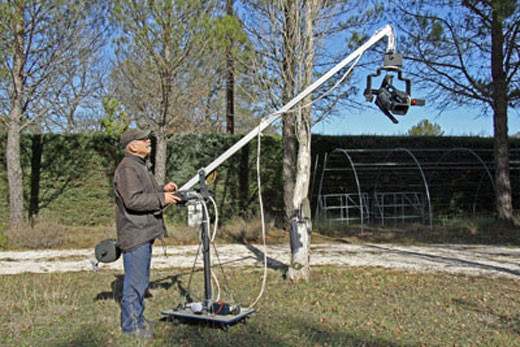

Essai en extérieur. L'arceau porte-caméra est monté sur une petite grue d'appartement. (La caméra pèse 2,3kg)


Manoeuvre du "joy-stick" vers l'avant...

... et la caméra pivote vers le sol



Coffret de télécommande sous tension 12 volts D.C. (courant continu)

Schéma électrique de principe du coffret de télécommande


Montage et fonctionnement par Gérard Miclot
